作者: 梦缠绕的时候    时间: 2018-9-6 09:48
标题: 【上海校区】QT实现加载百度离线地图

在Qt中加载百度地图需要用到网络浏览器，在此采用webEngine模块，然后用webchannel进行qt与HTML/JavaScript的交互。
需求描述：软件加载百度地图，用鼠标在地图上选点，并进行标号，每次加1，最后连成一条路径，为后期工作做准备。

百度地图API应用

• 采用百度离线地图API2.1版本，网上均可以下载到，然后放到项目debug文件夹下
• 瓦片地图下载，可以采用全能地图下载器，下载好后放到指定文件夹
• 复制其中一个demo文件，根据自己需要的功能进行添加


地图展示

•

  var map = new BMap.Map("map_demo",mapOptions);      // 设置街道图为底图


•

  var point = new BMap.Point(120.393751, 36.065743);   // 创建点坐标


•

  map.centerAndZoom(point,13);  // 初始化地图,设置中心点坐标和地图级别




鼠标点击标记加序号

用addEventListener("click",function(e))对点击事件进行监听，参数e会返回当前点的地理位置，然后在此处用Marker添加标记，在实现每次标记加1时，因为标记本身是一个图片，因此可以考虑对标记加标签（定义一个全局的i，每点击一次加1），然后调整下位置（为了美观），背景设置为透明，基本就可以实现所要的效果。标签的颜色和背景可以使用Label类下的setStyle方法设置：

•

  label.setStyle({


•

      color:"white",


•

      backgroundColor:"0",


•

      border:"0";


•

      fontsize:"13px"


•

  });




生成轨迹

创建一个全局空数组，在上一步中监听点击事件，参数e返回位置点，将此点push到数组中，在生成轨迹时将数组序列直接传入Polyline ，然后map.addOverlay(polyline)即可加载标签。

具体的类和方法参见百度地图JavaScript API 2.0和示例Demo

Qt与html交互

地图全屏显示

用wenEngine全屏显示地图时的代码：

•

  //mainwidow中的函数


•

  view=new QWebEngineView(this);


•

  view->load(url);


•

  view->show();




添加：

•

  void MainWindow::resizeEvent(QResizeEvent *)


•

  {


•

      view->resize(this->size());


•

  }




地图在一个 widget中显示

在UI设计界面，我的qt5.9版本是找不到wenEngineView 组件的，解决方法：在ui设计页面，拖入widgets控件，然后提升为QWebengineView，如图所示：

在mainwindow函数中进行webengine初始化：

•

      QWebEnginePage *page=new QWebEnginePage(this);


•

      QWebChannel *channel=new QWebChannel(this);


•

      page->load(url);


•

      page->setWebChannel(channel);


•

      ui->webEngine->setPage(page);




新版的Qt摒弃了webkit，采用webengine，在交互上简单了很多，例如生成路径按钮的槽函数：

•

  void MainWindow::on_generatetrack_clicked()


•

  {


•

      QString cmd="generate_track()";


•

      ui->webengine->page()->runJavaScript(cmd);


•

  }




其中generate_track()为html文件中的函数，只需要一条语句即可实现交互。

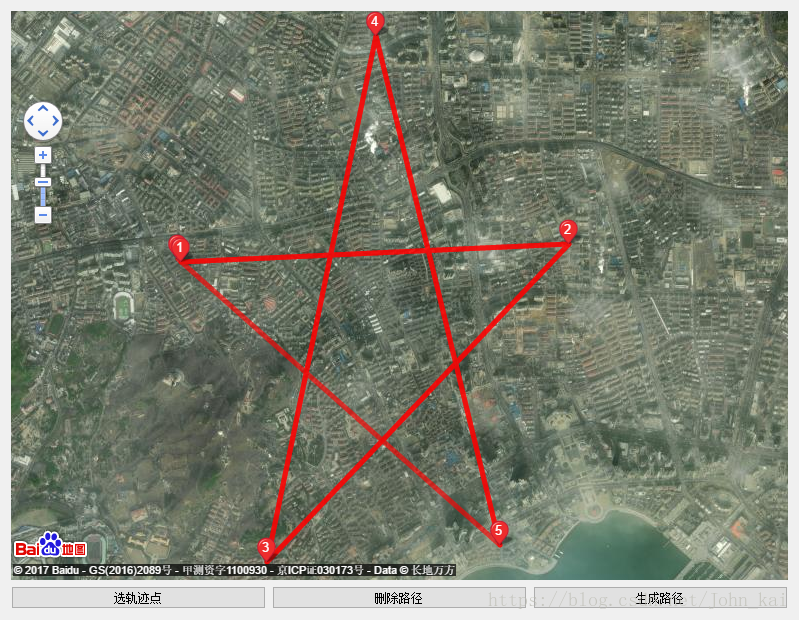

最终效果如图：

后期加的功能1

功能：实现小车沿路径运动
有两种方案：

• 采用百度地图开源库LuShu实现
• 采用定时器，定时将小车作为标注显示在路径点上。


第二种方案适合于路径点很密集，很多的情况，才能看出效果。由于这个项目是采用鼠标选几个位置，因此适合采用第一种方案。

实现部分：

• 添加lushu的js文件


<script type="text/javascript" src="tools/LuShu_min.js"></script>

• 根据上边保存的路径点数组，实例化一个全局lushu对象，放在generate_track函数里


•

  lushu=new BMapLib.LuShu(map,track_point,{


•

              icon:icon1,//图标可以自己添加，也可以默认为百度的红色标注小气球


•

              speed:3000,


•

              autoView:false,


•

              enableRotation:true


•

          });




• 最后在需要开始运动的函数里添加下面函数就可以


lushu.start();后期加的功能2

功能：对已经选择的路径点通过输入经纬度进行修改（生成路径前后均可修改）
首先在Qt中添加以下代码（前提是在界面中设置好文本框和修改按钮）：

•

  void MainWindow::on_modify_clicked()


•

  {


•

      QString number=ui->orderNumber->text();


•

      QString lng=ui->lngEdit->text();


•

      QString lat=ui->latEdit->text();


•

      QString cmd=QString("modifyMarker(\"%1\",\"%2\",\"%3\")").arg(number).arg(lng).arg(lat); //modifyMaker是html文件中的函数


•

      ui->webengine->page()->runJavaScript(cmd);


•

  }




在html文件中添加：

•

  function modifyMarker(number,lng,lat){


•

      allMarker=map.getOverlays(); //保存所有标注


•

      var newpoint=new BMap.Point(lng,lat);


•

      allMarker[number-1].setPosition(newpoint);


•

      track_point[number-1]=newpoint;


•

      if(allMarker[allMarker.length-1].toString()!="[object Marker]"){ //看array中最后一个元素是不是polyline


•

          map.removeOverlay(polyline);                                 //来判断生成路径之前


•

          generate_track();                                            //还是生成路径之后修改路径点


•

      }


•

  }

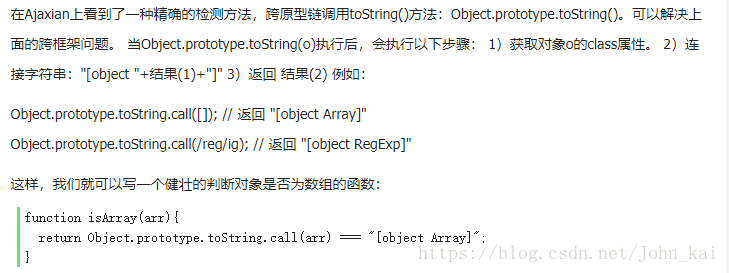

由于没有系统学习过JavaScript，其中if中的判断语句参考了下面图片中的方法，意思就是判断最后一个覆盖物是不是Marker对象。

在getOverlays()后不知道为什么多一个隐藏的标注，所以在选路径点时先清理一次所有的标注，即在选路径点的函数中首先添加：

map.clearOverlays();

---

作者: 不二晨    时间: 2018-9-6 11:27
奈斯

---

作者: nm17852034267    时间: 2019-2-19 21:24
大神，我是个QT 小白，希望大神可以给予源码，进行学习

---
