定版LOGO几乎出现在所有的包装的案例,它是片子的点睛之笔,所得好坏直接关系的片子的成败。当然除了模型还有材质,本次课程我们来看看这个模型是如何建立,材质在我们系统的特训班有详细的讲解。本次建模我们分成文字、圆环、三角形三个部分制作。
1、文字建模1、勾画LOGO文字,切换到正视图,Shift键+V导入参考图
2、在快捷工具栏,找到画笔工具,给logo创业者说,文字描边,建立样条线。此时,Alt键+鼠标右键配合放大缩小视图,方面描线
3、绘制完样条,Shift键+V把参考图透明度降低,这样看清楚样条线,方便检查样条线
4、接着绘制文字框的样条线,使用画笔工具。这样得到了文字和边框的样条线。
5、给绘制的两条样条线都添加挤压,产生立体。为了优化工程,方便识别,把两条样条线重新命名,一条叫创业者说,另一条叫外框
6、创建立体文字:样条工具新建样条creator says,调节高度大小,居中对齐,文本字体。
7、添加挤压,产生立体文字

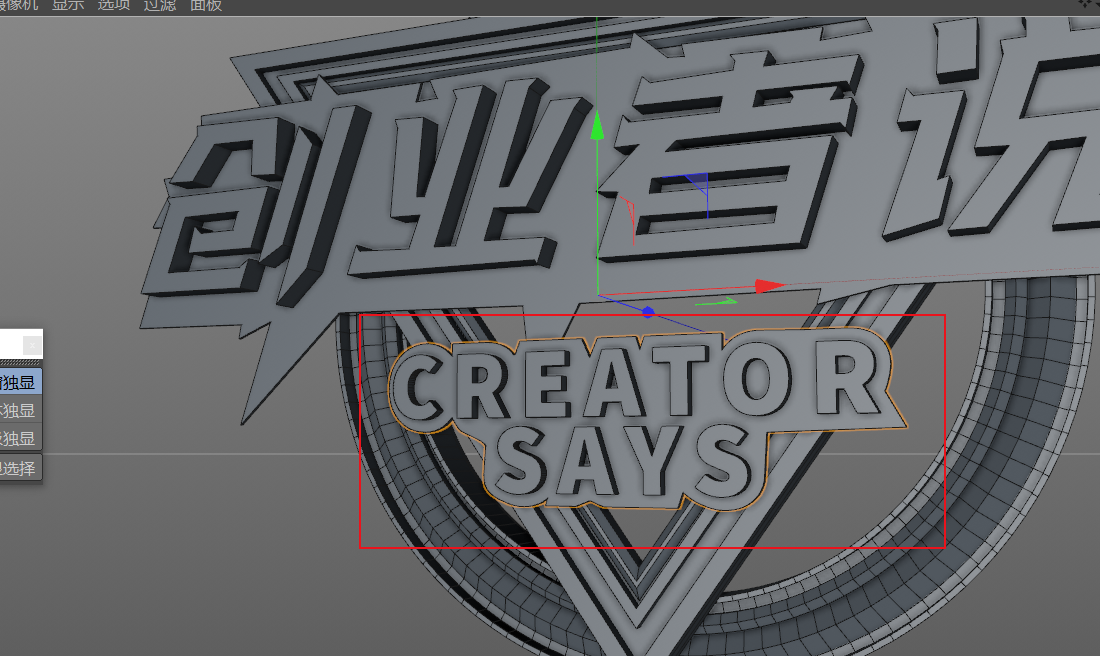

8、细化英文文字模型,复制英文文本,转为可编辑对象,加入点编辑模式,扩展轮廓。鼠标右键》分裂片段,选择分裂的几个片段执行样条并集。这样就创建了英文文字的背板。
2、三角形建模
1、接着建模,创建镂空三角形;此处有多个三角形,我们先创建一个,然后通过复制,创建其他的三角形
2、画笔工具绘制外面的大三角形,然后在样条线鼠标右键,执行创建轮廓,这样产生了两个三角形。


3、在三角形的样条线上添加一个挤压,创建立体图形
4、接着复制这个三角形,按照参考图去摆放。几个三角形的纵向位置错落有致。最后一个三角形的封顶修改成线性,这样产生斜面。
1、圆环建模
1、再接着建模,创建圆环,这里也是同三角形的一个道理,创建一个圆环,复制成多个圆环,新建一个管道

2、切换到正视图,调节管道的参数,调节内部半径和外部半径,把方向改成Z,这样产生了,最外面的那个圆环,往后复制这个圆环调节内部半径和外部半径,组成多个圆环。
3、复制圆环调节半径和位置,完成之后选择这几个圆环,提高旋转分段36到120,这样提高分段之后,圆环变得过度自然圆滑。
4、细化模型,将文字、三角形、圆环,封顶都改成圆角封顶,这样模型边缘产生细节。
